阀门设计与生产
电站等成套设备中使用的高性能控制阀、安全阀、流量调节阀以及其他流的设计和开发的供应。特别是在产品中的Q等级控制阀(AOV)的剂量依赖从外国进口的产品国产化,成功的产品
Reference List of Control Valve (2009~2016)
Category | Field | Clients | Service | Q’ty |
---|---|---|---|---|
Domestic (Korea) | Nuclear Power Plants | Kori, Yeonggwang, Ulchin, Wolsong | Feed water heater control valve, etc. | 263 |
Thermal Power Plants | Seoincheon, Boryeong, Yeongheung, etc. | Boiler feed water control valve, etc. | 391 | |
Refinery and Chemical Plants | LG Chemical, AERO PHE, etc. | Flow control valve, etc. | 55 | |
Shipbuilding and others | KAERI, etc. | High pressure flow control valve, etc. | 64 | |
Overseas | Thermal Power Plants | Jordan Thermal Power Plant in Syria | High pressure feed water control valve, etc. | 28 |
Nuclear Power Plants | Baraka NPP in UAE | Control valve for feed water heater, etc. | 62 | |
Total | 863 |
VIV Reference List (2009~2016)
Unit : EA
Category | Domestic | Overseas | Total | |||||
---|---|---|---|---|---|---|---|---|
Construction | Maintenance | EPC | Construction | |||||
Client Valve |
KEPCO TPP (Shindangjin) |
NPP (Shinuljin) |
NPP | KEPCO TPP |
Private Enterprises |
DAEWOO E&C | ||
GLOBE | 148 | 124 | 173 | 184 | 145 | 9 | 207 | 990 |
BALL | 4 | 16 | 12 | 32 | ||||
BUTTERFLY | 14 | 22 | 34 | 28 | 98 | |||
GATE | 13 | 8 | 27 | 4 | 52 | |||
PCV | 1 | 1 | 2 | |||||
PRV | 10 | 7 | 10 | 3 | 30 | |||
PSV | 16 | 7 | 16 | 7 | 12 | 58 | ||
CHECK | 4 | 1 | 5 | |||||
STRAIGHT WAY |
44 | 44 | ||||||
PLUG | 5 | 5 | ||||||
Angle | 6 | 6 | ||||||
Total | 174 | 124 | 222 | 307 | 230 | 30 | 235 | 1322 |
Additional detail reference list click here
新技术认证产品(NEP)
(New Excellent Product新产品认证商标)
品名
空气启动型螺旋阀调节阀认证范围
20”以下、2500 Ib级以下产品特点
采用螺旋阀门阀芯的空气启动型螺旋阀芯调节阀,高温、高压用、高性能调节阀,在世界上最先开发生产出的产品。是获得了大韩民国新产品认证(NEP)的产品。- 立体流路结构的阀芯最新专利技术;
- 阀芯部流速限制结构和调节结构(23m/s以下);
- 没有流路限制区域的精密线形linear控制;
- 没有流路单面积变化的结构,降低了噪音(80db以下);
- 防止阀门的损坏,阀芯体积率向上(90%以下);
- 可以调整流量和密封性能,防止损坏(设备周期3年、竞争公司1~2年);
适用范围
发电所
|
石油化学,Plant
|
适用专利技术:
![](http://www.vivenc.com/img/business/business_10e.png)
Design Technology
阀门内件设计
阀门内件设计变量(参数)- 阀形状的损失系数
- 流的损失系数
- 雷诺数
- 流体的温度、压力、密度
- 阀的流量特性曲线
- 流体的速度
![](http://www.vivenc.com/img/business/business_11.png)
扣押(大功率)流设计考虑事项
- 阀形状及大小
- 欧元stage大小及数量
- 欧元阻力(阻力系数)
- Cylinder或Disk 厚度
- 流量系数(Cv值)
![](http://www.vivenc.com/img/business/business_12.png)
流体速度(能量)限值
适用条件 | 动能标准 | 水的等效速度 | ||
---|---|---|---|---|
psi | kPa | ft/s | m/s | |
单相流体 | 70 | 480 | 100 | 30 |
空化现象和双相流体 | 40 | 275 | 75 | 23 |
振动敏感系统 | 11 | 75 | 40 | 12 |
驱动器的设计考虑事项(选定)
- 流体的压力的力量
- Plug 重量 -Packing Material
- Spring Force
-Diameter of Stem
- Balance Seal 摩擦力 -Balance Seal Material
- Shutoff Force -Seat Leakage Class
-Diameter of Trim
-Diameter of Seat
Analysis Technology
流动分析 (CFD Analysis)
- ANSYS CFX或Fluent利用阀主体,单环和流的流体的速度、压力和流动模式等进行分析。
![](http://www.vivenc.com/img/business/business_14.png)
![](http://www.vivenc.com/img/business/business_15.png)
![](http://www.vivenc.com/img/business/business_16.png)
结构分析 (Structural Analysis)
- ANSYS,NASTRAN,LS – DYNA等利用驾驶荷载组合的应力分布进行了分析,应力造成的位移值作为计算零件的干涉检查及设计标准(ASME,KEPIC等)对结构的健全性及适宜性分析,验证设计
![](http://www.vivenc.com/img/business/business_17.png)
![](http://www.vivenc.com/img/business/business_18.png)
![](http://www.vivenc.com/img/business/business_19.png)
抗震分析 (Seismic Analysis)
- 控制阀结构的形成与各零件的材料种类不同,固有振动数33Hz理想认知分析(Modal Analysis),地震荷载对结构的健全性测试(Harmonic Analysis)
![](http://www.vivenc.com/img/business/business_20.png)
![](http://www.vivenc.com/img/business/business_21.png)
![](http://www.vivenc.com/img/business/business_22.png)
Testing & Qualification
性能验证
- 运转试验的危险
![](http://www.vivenc.com/img/business/business_23.png)
经过时间的阀门开度/压力阀
![](http://www.vivenc.com/img/business/business_24.png)
控制信号阀门开度
设备验证(ASME QME-1, 1EEE 323, 344, 382)
检验项目 | 试验条件和方法 |
---|---|
肉眼检查 | 外观检查 |
基本性能试验 | 基础数据采集 |
辐射老化试验 | 1.1× 104 Gy 调查 |
加速劣化试验 | 40年以上的耐久性 |
压力循环试验 | 65 psig,15届 |
振动老化试验 | 5Hz~100Hz |
抗震试验 | SSE, OBE |
设计基准事故试验 | LOCA, MSLB等 |

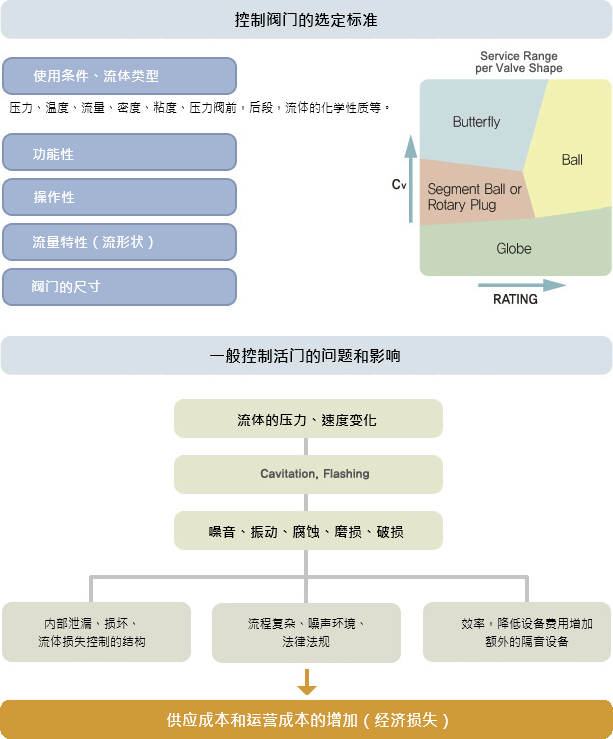

Application
![](http://www.vivenc.com/img/business/business_25c.png)
控制阀泄漏等级表 (ANSI/FCI 70.2)
检验项目 | 最大允许泄漏 | 试验介质 | 试验压力 |
---|---|---|---|
Ⅰ | 用户和公司的标准阀门 | - | 公司指示 |
Ⅱ | 额定容量的0.5% | 10~52℃的水或空气 | 45至60 psig或最大开小押 |
Ⅲ | 额定容量的0.1% | 相同 | 相同 |
Ⅳ | 额定容量的0.01% | 相同 | 相同 |
Ⅴ | 1 psi被扣端口直径 每英寸的泄漏量 0.0005 ml / min。 |
10~52℃的水 | 阀塞上应用的最大扣押 |
阀门的流动的变化
![](http://www.vivenc.com/img/business/business_26.png)
![](http://www.vivenc.com/img/business/business_27.png)
Difference of Pressure Recovery of Ball Valve and Globe Valve
控制阀门的流量流特性曲线及特性
控制系统中,阀门和管道压力和流量变化强流的最佳选择
● Linear Flow Characteristic Valve Plug Travel和比例流量,比例
|
● Equal Percentage Characteristic Valve Plug Travel变化(%)时,目前,在同一流量流量的变化(%)
|
● Modified Parabolic Linear和 Equal Percentage之间 在低流量精致的交缩动作和固有量Linear和相似的动作 |
● Quick Open Characteristic 迅速开放需要的阀门
|
Retrofit & Up-Grade
Retrofit & Up-Grade(性能改善) 优异的性能比现有的控制阀(控制功能、腐蚀、泄漏等),以便发挥最新的流体力学的应用技术,控制活门的核心部件(阀门内件部)重新设计,维修和更换通过性能改善和防止泄漏的热效率的提高和活门的 寿命及检修周期延长效果得到执行的一系列最新的设备维修管理技术 |
Retrofit & Up-Grade要考虑的对象
|
Retrofit & Up - Grade必要性
|
HARMONY Trim的Retrofit & Up - Grade适用性。
|
System(系统)的应用Trim特性
PERCENT FLOW-SYSTEM DEMAND
TRAVEL
性能改善的对象
Power Plant Problem Valves
- MFWP & COP Recirculation valve
- HTR Drain Dump/Control valve
- Boiler(S/G) Pressure Control valve
- Main Steam Dump valve
![](http://www.vivenc.com/img/business/business_32.png)
STARTUP FEEDWATER REGULATOR
Feedwater Control Valve Solutions
- Characterized Harmony Trim to eliminate cavitation and vibration
- Cylinder operator for high force loads for optimum control
- Flow to close design uses disk stack to protect critical guide and seating surfaces
![](http://www.vivenc.com/img/business/business_33.png)
Other Application
Noise reduction device in discharge side of the Pressure relief valve
Noise reduction by orifice or alternative design
Back-pressure device of the high pressure drop(Recirculation) valve
Integration of the overpressure protective and control function
Noise reduction by orifice or alternative design
Back-pressure device of the high pressure drop(Recirculation) valve
Integration of the overpressure protective and control function
![](http://www.vivenc.com/img/business/business_37.png)
Plasma Coating
大韩民国实用室第0 - 415452号 名称碳离子注入层的表面上形成的阀装置 |
特征
- 零件表面的硬度、耐磨性及机械特性加强等离子体离子注入(Plasma Source Ion lmplantation PSII)一定厚度的碳离子注入层的形成
- 注入层的形成 阀的核心部件Trim Part(插头、座环、罐笼)的流体速度和压力差产生的流体动能和元件相互作用的损伤(浸腐蚀、磨损、擦伤等)防止流体泄漏的预防
Coating 应用照片
常规产品
Plasma Coating 产品
Coating 应用结果
Part Condition |
Coating Thickness | Hardness(Hv) | Result |
---|---|---|---|
Stellite #6 | 2~3 mm | 75 | Steam cutting |
Plasma Coating | 10μm | 2,000 | Nothing |
