Регулирующие клапаны в условиях высокой температуры и высокого давления

Мы проектируем, разрабатываем, производим и поставляем высокоэффективные, предохранительные и другие виды клапанов, регулирующие потоки жидкой и газообразной сред используемые на электростанциях и других объектах промышленного производства. В частности, нам удалось локализовать регулирующий клапан Q-класса (АОВ) в Республике Корея, раннее они импортировались из-за рубежа.

Список поставок регулирующего клапана(2009-2016)

Установлены Предприятия Потребители Услуга Q’ty
Отечественные
предприятия
(Корея)
Атомные электрические станции Кори, Енгванг, Ульчин, Волсон Регулирующий клапан подогревателя питательной воды и т. д. 263
Тепловые электростанции Сеоинчхон, Борен, Енхеунг и др. Регулирующий клапан питательной воды котла и т. д. 391
Нефтеперерабатывающие и химические заводы LG Chemical, AERO PHE и др. Клапан регулирования потока и т.д. 55
Судостроение и др. КАЭРИ и др. Клапан регулирования потока высокого давления и т. д. 64
Экспорт Тепловые электростанции Иорданская тепловая электростанция в Сирии Клапан управления питательной водой высокого давления и т. д. 28
Атомные электрические станции АЭС Барака в ОАЭ Регулирующий клапан для подогревателя питательной воды и др. 62
Итого 863

Список ссылок VIV(2009-2016)

Unit : EA

Категория Внутренний За рубежом Итого
Строительство Поддержка Электронный код Строите-
льство

Клиент

Клапан
ТЭЦ KEPCO
(Шинданджин)
АЭС
(Шинулджин)
АЭС ТЭЦ
KEPCO
Частные
Предприятия
DAEWOO E&C
Клапан шаровой 148 124 173 184 145 9 207 990
Проходной запорный клапан 4 16 12 32
Бабочка 14 22 34 28 98
Затвор 13 8 27 4 52
ПВХ 1 1 2
ПРВ 10 7 10 3 30
ПСВ 16 7 16 7 12 58
Контрольный 4 1   5
Запорный
WAY
44 44
Соединительный 5 5
Угловой 6 6
Итого 174 124 222 307 230 30 235 1322
(ТЭС : тепловая электростанция, АЭС : атомная электростанция, дополнительная информация список ссылок нажмите здесь)

НЭП

Новый продукт Excellence (NEP), сертифицированн «Министерством торговли, промышленности и энергетики» Республики Корея

Название продукта

3D Multi-stage Trim Control Valve with Air-Operated Actuator

Сертифицированный Объем

Менее 20 дюймов, менее 2500 фунтов

Характеристики

3D многоступенчатый регулирующий клапан с пневматическим приводом, для эксплуатации в условиях высокого давления, был разработан с использованием уникальной технологии, и «Министерство торговли промышленности и энергетики» при правительстве Республики Корея сертифицировало его как " НЭП " (новый превосходный продукт).
  • 3D многоступенчатая отделка с трехмерной и извилистой структурой многопоточных путей с использованием новейших запатентованных технологий
  • функция ограничения скорости потока и регулировки дифферента (менее 23 м/сек.)
  • точное линейное управление без мертвой зоны потока
  • пониженный уровень шума с постоянным поперечным сечением по путям потока (менее 80 дБ)
  • улучшенное соотношение объема отделки для предотвращения повреждения клапана (менее 90%)
  • уменьшенное повреждение клапана разъединения функции подачи регулируя и герметизируя (интервал обслуживания: 3 лет, продукты конкурента : 1~2 лет)

Применение

    Электростанция
  • Устройство для повторного нагрева и защита от перегрева
  • Рециркуляция основного и бустерного питательных насосов
  • Конденсатный бустерный насос рециркуляции
  • Регулятор давления уплотнения турбины
  • Продувка парогенератора
  • Герметизатор PORV
  • КВКС и т.д.
    Нефтехимический завод
  • Производство дросселей
  • Регулятор качества сепарации
  • Подъем давления газа / впрыскивание
  • Рециркуляция впрыскивающего насоса
  • Перепуск горячего газа
  • Рециркуляция питательного насоса
  • Управление давлением в коллекторе пара, ЭСТ.



Применяемая Запатентованная Технология



ТЕХНОЛОГИЯ ПРОЕКТИРОВАНИЯ

Дизайн Отделки

    Параметры (факторы) для дизайна отделки
  • Коэффициент потерь для формы клапана
  • Коэффициент потерь из- за обрезки
  • число Рейнольдса
  • Температура, давление и плотность жидкостей
  • Кривая характеристик потока в зависимости от хода клапана
  • Скорость потока



    Конструктивные соображения отделки для обслуживания высокого перепада давления (высокая производительность)
  • Форма и размер клапана
  • Размер пути потока и количество ступеней
  • Форма пути потока (коэффициент сопротивления)
  • Толщина цилиндра или диска
  • Коэффициент расхода (клапан Cv)
    ※Type of fluid shall be considered for the determination of flow coefficient valve(apply ISA 75.01).






    Ограничительный клапан для скорости жидкости (энергии)
Условие Применения На основе кинетической энергии Эквивалентная скорость воды
пси кПа м/с м/с
Однофазная Жидкость 70 480 100 30
Кавитация и двухфазная жидкость 40 275 75 23
Вибрационно-чувствительная система 11 75 40 12



Соображения по конструкции (выбору) привода

  • Сила, обусловленная давлением жидкости
  • Вес вилки
  • Сила трения уплотнения
  • -Материал Уплотнения
    -Диаметр стержня
  • Сила пружины
  • Сила трения балансировочного уплотнения
  • -Материал балансировочного уплотнения
    -Диаметр отделки
  • Запорная сила
  • -Класс герметичности седла
    -Диаметр седла



ТЕХНОЛОГИЯ АНАЛИЗА

CFD анализ

  • Анализ скорости жидкости, давление и характер течения в корпусе клапана, седловом кольце и отделке с помощью ANASYS CFX или FLUENT.

Структурный анализ

  • Проанализируйте распределение напряжений из- за комбинации рабочих нагрузок с помощью ANSYS, NASTRAN и LS-DYNA, проанализируйте взаимодействие компонентов путем расчета смещения из- за напряжений и подтвердите целостность конструкции и пригодность конструкции на основе требований ASME и KEPIC.

Сейсмический анализ

  • Анализ был проведен, для определения сейсмостойкости как отдельных элементов, так и конструкции регулирующего клапана в целом по собственной частоте( 33 Гц ). Целостность конструкции определялась по сейсмической нагрузки (гармонический анализ).



ТЕСТИРОВАНИЕ И КВАЛИФИКАЦИЯ

Квалификации

  • проверка работоспособности

Затраченное время против хода клапана / давления



Управляющий сигнал и ход клапана

Квалификация оборудования (ASME QME-1, IEEE 323, 344 и 382)

Квалификационный Пункт Условие и метод испытания
Визуальный осмотр Осмотрите внешний вид оборудования визуально
Базовый Тест Производительности Приобретение фундаментальных исследований для оборудования
Испытание На Радиационное Старение 1. облучение 1X104 гр
Ускоренное Испытание На Термическое Старение Проверка долговечности оборудования в течение сорока (40) лет испытание циклом давления
Испытание На Циклическое Изменение Давления Прикладывание давления 65psig
в течение пятнадцати (15) раз
Испытание На Вибрационное Старение 5Гц~100Гц
Сейсмические Испытания ГСП, ОБЪЕ
Тест DBA LOCA, MSLB и др.



ПРИМЕНЕНИЕ



Классификация утечек седла регулирующего клапана (ANSI B16.104)

Класс Утечки-Обозначение Максимальная Допустимая Утечка Тестовая Среда Испытательное давление
Исходное значение, указанное Пользователем и производителем - Как указано производителем
0,5% от номинальной мощности Воздух или вода на 10 ~ 52℃ 45~60 фунтов на квадратный дюйм или макс. рабочий дифференциал, в зависимости от того, что ниже
0,1% от номинальной мощности Как и выше Как и выше
0,01% от номинальной мощности Как и выше Как и выше
0,0005 мл в минуту воды на дюйм диаметра порта на 1psi differentia Вода на 10 ~ 52℃ Макс. номинальный перепад давления на пробке клапана



Гидродинамическое изменение клапана

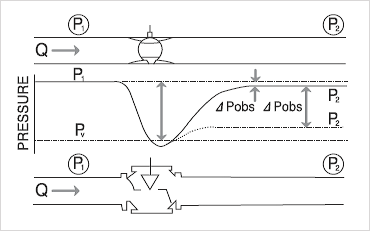

Разница восстановления давления шарового клапана и шарового клапана

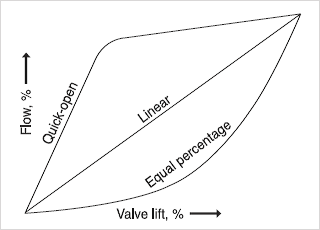

Кривая характеристик потока и уравновешивающие характеристики регулирующего клапана

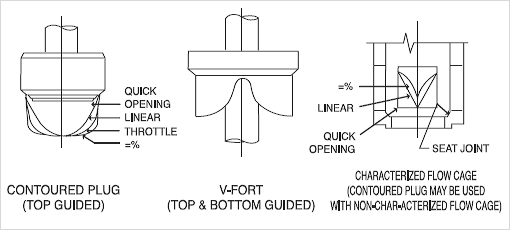

Выбор оптимальной отделки с учетом изменения расхода из- за перепада давления на клапане и других компонентах трубопровода в системе управления.



● Линейная Характеристика Потока Расход потока прямо пропорционален количеству перемещения пробки клапана
  • При 50% номинального хода расход составляет 50% от максимального расхода
  • При 80% номинального хода расход составляет 80% от максимального расхода
Применимый Клапан
  • Контроль уровня жидкости
  • Регулирование потока в определенном диапазоне
Используемый Клапан
  • Регулирующий Клапан Уровня D/A
● Равнопроцентная характеристика для равных приращений (%) хода заглушки клапана, равный процент изменений потока.
  • При 50% номинального хода расход составляет 18% от максимального расхода.
  • При 80% номинального хода расход составляет 50% от максимального расхода.
Применение Клапана
  • Регулирование давления
  • В случае высокого перепада давления
Используемый Клапан
  • BLCV
● Модифицированный Параболик Между лайнером и равным процентом

Точное дросселированное действие при низком расходе и аналогичная линейная характеристика потока при высоком расходе
● Быстрая Открытая Характеристика Клапан, который нуждается в быстром открытии
  • При 50% номинального хода расход составляет 80% от максимального расхода.
  • При 80% номинального хода расход составляет 95% от максимального расхода.
Применение
  • Предохранительный клапан



Модернизация и повышение класса обслуживания

Модернизация и повышение класса обслуживания (Класс)
Современная техника технического обслуживания для повышения теплового КПД за счет остановки утечки и продления срока службы и интервала технического обслуживания, а также лучшей производительности (управляемость, противоэрозионная и антикоррозийная защита и защита от утечек), чем существующие регулирующие клапаны, за счет перепроектирования, ремонта и замены критической части (уравновешивающей части) с использованием гидродинамической технологии
Возможные цели для модернизации и повышения класса обслуживания
  • Большинство клапанов было разработано до 1990 года.
  • Клапаны, условия эксплуатации которых, такие как расход и перепад давления, изменяются.
  • Клапаны, имеющие короткий интервал замены их компонентов (которые требуют большого количества запасных частей).
  • Клапаны, имеющие много эрозии, износа и повреждения компонентов.
  • По запросу пользователей.
  • Клапаны, как ожидается, будут лучше работать с новой технологией проектирования
Необходимость дооснащения и повышения класса обслуживания
  • К безопасности стремление клиента к новым высококачественным продуктам.
  • Быть готовым к моральному устареванию существующих изделий и соответствовать требованиям повышенного уровня надежности
  • Модернизация и UP-класс Технология оптимального проектирования основных компонентов(детали отделки)
Применимость отделки HARMONY для модернизации и повышения UP- класса обслуживания
  • Превосходная Дооснащаемость за счет оптимальной конструкции (уменьшение объемного соотношения клеток).
  • Конструкция строительной механики для защиты от притока посторонних материалов.
  • Засорение утечки конструкцией штепсельной вилки & места со структурой двойной блокировки.
  • Снижение затрат на техническое обслуживание за счет проведения дооснащения без каких- либо модификаций корпуса клапана и привода.
  • Зазор проблемы как утечка, шум и вибрация и т.д.. И повышение долговечности.
  • Повышение эффективности и надежности управления.

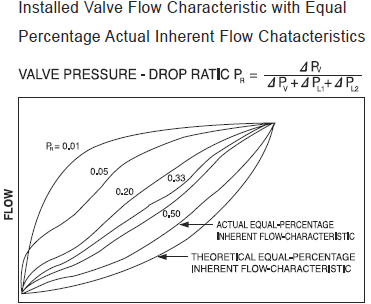

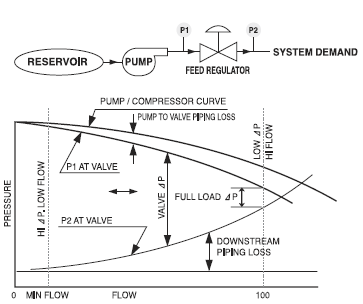

Применение характеристик отделки с учетом системы


PERCENT FLOW-SYSTEM DEMAND


TRAVEL



Цель для повышения производительности

    Проблемные Клапаны Электростанции
  • Клапан рециркуляции MFWP & COP
  • Слить дамп ТРИЗ/клапан
  • Клапан регулирования давления котла (S/G)
  • Главный клапан сброса пара

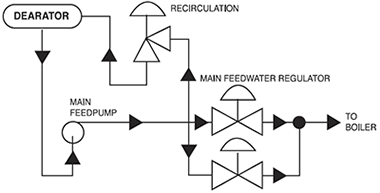

ПУСКОВОЙ РЕГУЛЯТОР ПИТАТЕЛЬНОЙ ВОДЫ



    Решения Для Регулирования Подачи Питательной Воды
  • Характеризуемая гармонией отделка для устранения кавитации и вибрации
  • Оператор цилиндра для высоких силовых нагрузок для оптимального управления
  • Поток, чтобы закрыть дизайн использует стога диска для защиты критически важных направляющие и посадочные поверхности





Другое применение

Устройство шумоподавления на выпускной стороне предохранительного клапана Шумоподавление с помощью отверстия или альтернативной конструкции Устройство обратного давления клапана высокого перепада давления(рециркуляции) Интеграция функции защиты и контроля избыточного давления



Плазменное покрытие

Республика Корея  Полезная Модель № 20-415452
Title  Valve Device Forming Carbon Ion Implantation Layer on Surface
    Характеристики
  • Углеродно- ионная имплантация слой равномерной толщины формируется на поверхности детали с использованием плазменного источника ионной имплантации (PSII) для усиления твердости, износостойкости и механических характеристик.
  • Утечка жидкости предотвращается путем защиты основных компонентов клапана(обшивочной части, заглушки, седлового кольца и сепаратора) от повреждений (эрозии, коррозии, износа, истирания и царапин) вследствие взаимодействия компонентов и кинетической энергии жидкости, возникающей при перепаде давления и высокой скорости жидкости.
    Фотографии, показывающие нанесение покрытия




Общий Продукт


Изделие с плазменным покрытием





    Результат нанесения покрытия
Часть
Состояние
толщина покрытия Твердость (Hv) Результат
Стеллит №6 2~3мм 75 Паровая резка
плазменное покрытие 10мкм 2,000 Нет
